Aparatul reproducător masculin – vedere frontală (planșă contur)

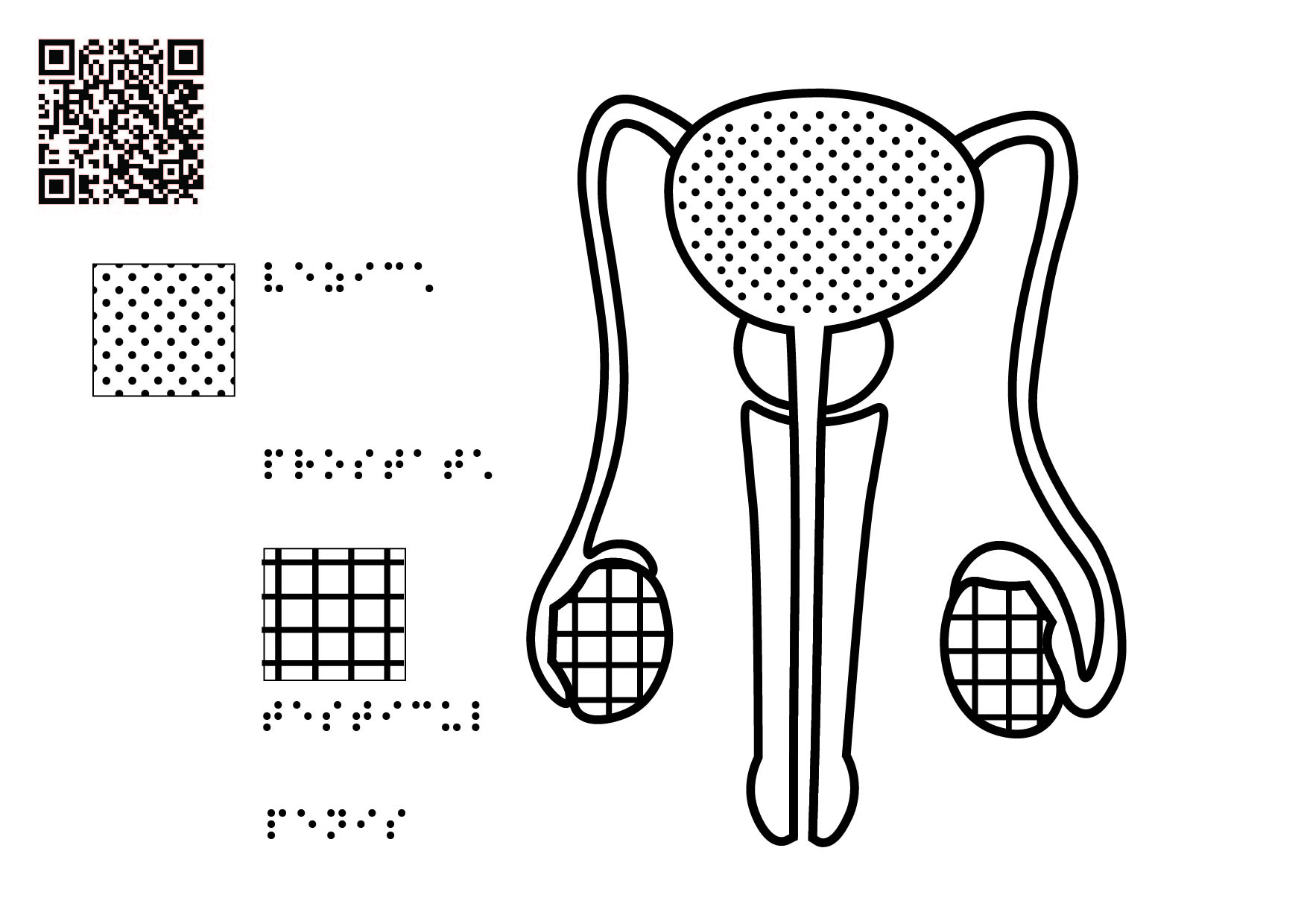

Planșă de contur care prezintă aparatul reproducător masculin văzut din față. Sunt reprezentate vezica urinară în partea superioară, traseul central al uretrei și penisului, canalele laterale și testiculele poziționate în partea inferioară stângă și dreaptă. Biologic, planșa arată legătura dintre structurile urinare și reproducătoare masculine, iar tactil permite urmărirea unui traseu central și a organelor pereche laterale.
Planșa reprezintă aparatul reproducător masculin în vedere frontală. În partea superioară centrală se află o formă mare, ovală, cu textură punctată, care reprezintă vezica urinară. Deși vezica aparține aparatului urinar, ea este importantă în această reprezentare deoarece uretra pornește din zona ei și traversează structurile aparatului reproducător masculin.
Se poate începe din zona superioară, de la forma ovală punctată. De aici se coboară pe axa centrală, urmărind structura lungă, verticală, care indică traseul uretrei și al penisului. Penisul este reprezentat ca o formă alungită, poziționată în centru, iar uretra este canalul prin care se elimină urina și, în context reproductiv, lichidul seminal.
Pe părțile laterale ale imaginii apar două structuri arcuite, una în stânga și una în dreapta. Acestea coboară spre partea inferioară și se apropie de testicule. Testiculele sunt reprezentate prin forme ovale sau rotunjite, cu textură de grilaj, amplasate simetric în partea de jos. Testiculele produc spermatozoizi și hormoni sexuali masculini.
Fiind o planșă de contur, se pune accent pe direcția principală a structurilor: vezica sus, traseul uretrei pe centru, penisul în jos și testiculele lateral-inferior. Texturile diferite ajută la separarea organelor: punctele marchează o structură, grilajul marchează testiculele, iar contururile liniare delimitează canalele și penisul.
Organe și structuri reprezentate: vezică urinară, uretră, penis, testicule, canale deferente și structuri interne schematizate. Tip vedere: frontală. Nivel recomandat: gimnaziu / biologie. Obiective: identificarea organelor externe și interne reprezentate, înțelegerea organizării bilaterale și urmărirea traseului central.
Aparatul genital masculin include organe externe și interne implicate în reproducere. Testiculele produc celulele sexuale masculine, iar penisul și uretra sunt reprezentate în legătură cu eliminarea urinei și cu funcția reproductivă. Canalele deferente fac parte din traseul de transport al spermatozoizilor.
